系統設計
方案設計
每個車站站點設置一臺測溫主機；此外，在主變電站、車輛段、停車場各放置一臺測溫主機。
本項目采用2.5千米4通道的測溫主機對區間隧道進行監測，并按照一站一機的方式，每座車站各負責相鄰上行下行各半個區間、站臺板下及變電所電纜夾層的火災探測工作。感溫光纖沿區間隧道頂部敷設，光纖采取環路組網方式布置，感溫光纖敷設時，經車站站臺板下電纜通道和變電所電纜夾層后進入隧道，作為站臺板下及變電所電纜夾層的火災探測器。
同時，分布式光纖測溫系統同時兼顧對本站變電所電纜夾層、電纜井、地下區間折返線和停車線的火災探測。測溫主機設置在車控室機房內，光纖測溫主機的報警信號通過繼電器輸出與就近車站FAS系統報警主機就地連接。
地下站監測范圍示意圖

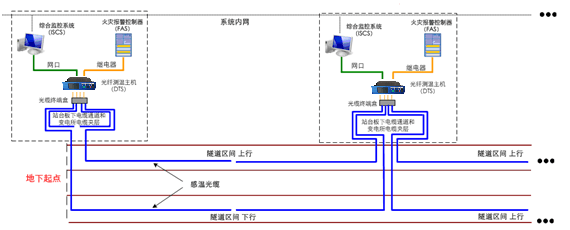

相鄰兩個車站敷設示意圖

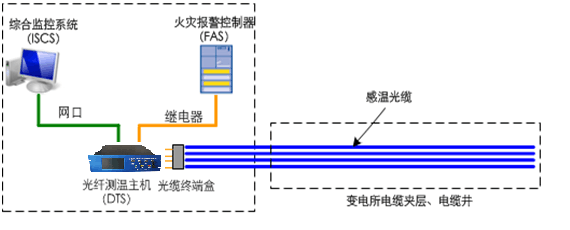

變電所停車場等敷設圖
光纖測溫系統主要由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到隧道區間環境溫度值或溫升速率超過設定的閾值，則將報警信號通過輸入模塊將信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至地鐵遠程監控中心。感溫探測光纜沿隧道區間方向安裝于隧道拱頂，其末端連接至站臺內的系統主機。
系統功能設計
1.對地鐵全線空間內環境溫度、各站臺板下電纜通道溫度、站內變電所電纜夾層等進行。
2.在線監測及報警，第一時間定位火災異常位置；一旦發生火災，可向火災報警控制器發出報警信息，并可進行聲光報警，提示管理人員；
3.軟件要求基于WINDOWS界面下運行，32、64位窗口式操作平臺。能實時顯示溫度曲線、報警位置、報警溫度、設備狀態、故障等全部信息。
4.分布式光纖測溫主機配置方式為：單次配置，多次運行；
5.分布式光纖測溫主機可配置多種報警方式：高溫報警、低溫報警、升溫報警、偏差報警等；系統可設置多級溫度點報警功能，用戶可以對感興趣的點或區域設置報警參數，如60℃初報警，70℃預報警，85℃采取措施等。
6.報警區域可按需配置，總報警區域數可達500個以上；并可進行繼電器輸出口配置，進行分級輸出信號；
7.系統具備光纜損壞定位功能，并且受損點之前的光纜仍可處于工作狀態；
8.分布式光纖測溫主機監測到的的報警信息可通過繼電器或串口上傳至火災報警控制器；另有RJ45接口可與其他系統進行數據傳輸；
9.系統具備故障自動診斷能力，可連續檢測設備的工作狀態；
10.系統具備安全記錄功能，可儲存1年以上的歷史數據，并可使用便攜式維護計算機下載有關數據。
11.火災報警和系統故障報警具有聲音及圖文界面報警功能，且火災報警信息和故障信息有明顯區別。
12.使用圖文方式顯示隧道內溫度狀況及報警狀況。系統圖形工作站的內容集成到 ISCS 工作站中。
13.分布式光纖測溫主機提供標準以太網接口等相關接口，及時將光纖感溫探測器主機的實時溫度信息、報警信息、報警位置信息等上傳給ISCS；
14.分布式光纖測溫主機通過繼電器接點與 FAS 主機連接，在火災時向 FAS 監控主機輸出報警、指示信號。
15.系統具有網絡自動對時功能，實現整個系統的時鐘同步。
16.具有遠程診斷和維護接口功能，可通過網絡實現對現場設備的遠程監控﹑診斷和維護。
17.系統可根據用戶需求設置多級不同的使用權限：如操作員級別、管理員級別，操作員級別僅能瀏覽實時信息、查看報警情況等等，不具備對軟件的管理權限。管理員級別對軟件系統除具備操作級別的權限外，還可增加、刪除本系統的用戶，對軟件進行開啟、關閉，數據拷貝、功能屏蔽等操作。
18.系統支持包括高速網絡協議、TCP/IP、modbus、磁盤陣列在內的所有設備。
19.系統支持查詢、拷貝及打印功能。
系統實施
感溫光纜安裝
1、區間隧道
感溫光纖安裝在隧道頂部或偏向強電側（鋼絲繩懸吊方式），光纜距頂部75mm~150mm。
同時采用光纜托卡將其固定，以保持良好的通風和溫度響應，光纜線夾緊固點之間的距離1m。
安裝工具：
主支架：承受鋼絲的縱向拉力和垂直重力，每30米一個。
輔助支架：承受鋼絲和光纖的重力，減少鋼絲的重力弧垂，每10米一個。
緊線器：拉緊鋼絲，每一主支架配2個緊線器。
卡頭：鋼絲在主支架穿過后，鎖死，每一主支架配2個卡頭。
鋼絲：承力，光纖敷設其上同光纖長度。
8mm膨脹螺栓：固定支架每10米2個。

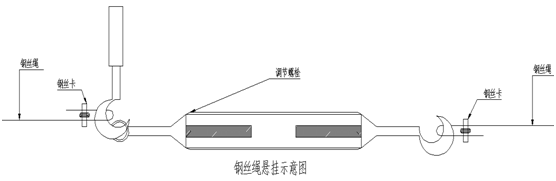

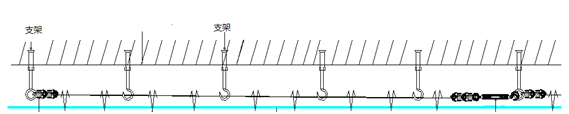

安裝示意圖：
2、區間電纜接頭：
隧道區間35KV電力電纜接頭采用接觸式敷設安裝。
3、車站電纜井和站臺板下電纜通道：

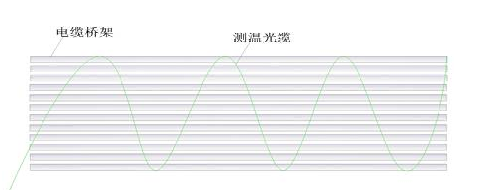

車站電纜井和站臺板下電纜通道采用正弦波蛇形敷設安裝，將光纜呈蛇形敷設于電纜表面，使用扎帶或其他固定方式固定光纜。如下圖所示：
